توضیحات

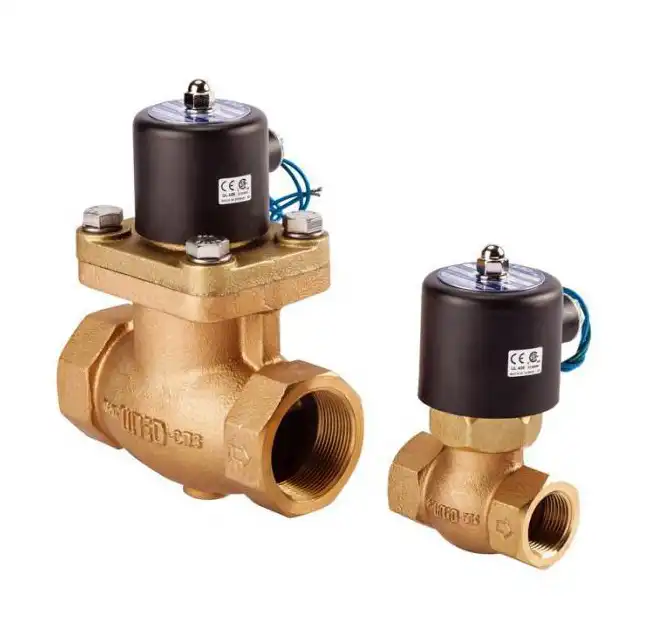

کاربردهای شیر برقی آب و هوا یونیدو Uni-D
شیر برقی آب و هوا یونیدو Uni-D یکی از تجهیزات پرکاربرد در حوزه تأسیسات مکانیکی و سیستمهای کنترلی است که وظیفه اصلی آن قطع و وصل خودکار جریان آب یا هوا میباشد. این نوع شیر برقی جایگزین بسیار مناسبی برای شیرهای دستی محسوب میشود و امکان کنترل جریان سیال را بدون نیاز به دخالت مستقیم اپراتور فراهم میکند.
شیرهای برقی یونیدو قابلیت اتصال و فرمانپذیری از انواع سیستمهای کنترلی از جمله تایمرهای دیجیتال، کنترلرهای پیامکی، تابلوهای برق صنعتی و سیستمهای هوشمند ساختمان (BMS) را دارند. همین ویژگی باعث شده است که این محصول در پروژههای مدرن و هوشمند، بهویژه در بخش آبیاری و مدیریت منابع آب، کاربرد گستردهای داشته باشد.
شیر برقی آب یونیدو UNI-D برای مصارف عمومی طراحی شده و بهطور خاص در کنترل جریان آب و همچنین جریان هوا مورد استفاده قرار میگیرد. لازم به ذکر است که استفاده از این شیر برای سیالات خورنده یا سیالات با ویسکوزیته بالا (بیش از 20cst) توصیه نمیشود، زیرا ممکن است عملکرد دیافراگم و اجزای داخلی شیر را تحت تأثیر قرار دهد.

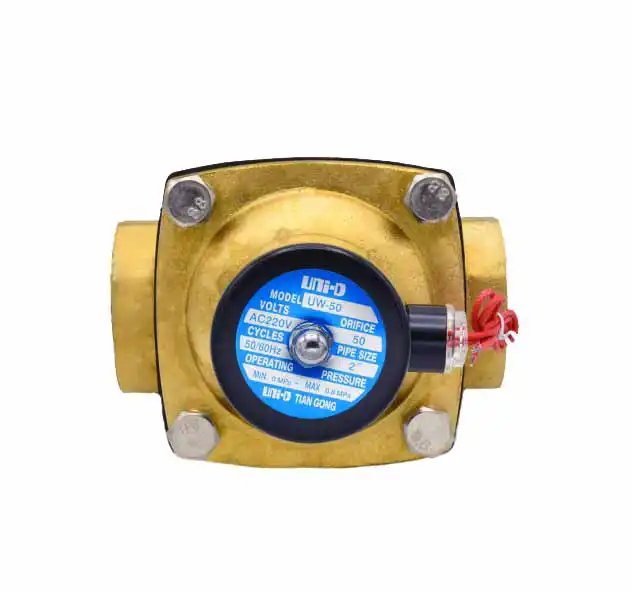

ویژگیها و مشخصات فنی شیر برقی آب یونیدو UNI-D سری UW
شیر برقی آب یونیدو سری UW از نوع دیافراگمی بوده و دیافراگم بهکاررفته در آن از جنس NBR میباشد. این دیافراگم مقاومت مناسبی در برابر دما و فشار دارد و امکان کارکرد مطمئن شیر را در شرایط مختلف فراهم میکند. حداکثر دمای قابل تحمل برای این شیر حدود ۸۰ درجه سانتیگراد و حداکثر فشار کاری آن ۱۰ بار است که آن را برای بسیاری از کاربردهای صنعتی و نیمهصنعتی مناسب میسازد.
سایزبندی شیر برقی آب یونیدو UNI-D بسیار متنوع بوده و از سایز ۳/۸ اینچ تا ۲ اینچ را پوشش میدهد. بدنه شیر از برنج باکیفیت ساخته شده که در برابر خوردگی و زنگزدگی مقاومت مطلوبی دارد. همچنین تیوب هسته، هسته متحرک و فنر داخلی از استیل تولید شدهاند که دوام و طول عمر شیر را افزایش میدهد.
وضعیت اولیه این شیر بهصورت نرمالی کلوز (NC) میباشد؛ به این معنا که در حالت عادی و بدون برق، مسیر جریان بسته است. اتصال شیر از نوع رزوهای بوده و نصب آن بهراحتی در خطوط لوله انجام میشود. ولتاژ بوبین شیر برقی یونیدو نیز بنا به سفارش مشتری میتواند ۲۲۰ ولت AC یا ۲۴ ولت DC باشد.
مهمترین موارد استفاده از شیر برقی آب و هوا یونیدو
-
استفاده در پروژههای آبیاری فضای سبز شهری و محوطهسازی
-
بهکارگیری در سیستمهای آبیاری قطرهای هوشمند
-
کنترل جریان آب در گلخانهها و مراکز پرورش گیاه
-
خطوط انتقال و توزیع آب
-
آبیاری زمینهای چمن، زمینهای ورزشی و زمینهای فوتبال
نحوه عملکرد شیر برقی آب و هوا یونیدو Uni-D
شیر برقی آب و هوا یونیدو بهطور پیشفرض در حالت بسته (NC) قرار دارد. با وصل شدن جریان برق به بوبین یا کویل، یک میدان مغناطیسی ایجاد میشود که باعث حرکت محور داخلی شیر شده و مسیر عبور سیال (آب یا هوا) باز میگردد.
پس از قطع جریان برق، میدان مغناطیسی از بین رفته و فنر داخلی، محور را به حالت اولیه بازمیگرداند. در نتیجه مسیر عبور سیال مسدود شده و جریان قطع میشود. این فرآیند باعث میشود کنترل جریان بهصورت کاملاً خودکار، سریع و ایمن انجام شود.
اجزای اصلی تشکیلدهنده شیر برقی آب و هوا یونیدو Uni-D
-
بدنه اصلی شیر (Valve Body)
-
پورت ورودی و پورت خروجی
-
سلونوئید یا بوبین
-
پیستون
-
فنر
-
دیافراگم
انواع شیر برقی از نظر جنس بدنه
-
شیر برقی برنجی
-
شیر برقی پلاستیکی (پلیاتیلن)
-
شیر برقی چدنی
انواع شیر برقی از نظر ولتاژ کاری
-
۲۲۰ ولت AC
-
۲۴ ولت AC
-
۲۴ ولت DC
-
۱۲ ولت DC
کاربردهای گسترده شیر برقی آب و هوا یونیدو
بهطور کلی، شیر برقی آب و هوا یونیدو در هر مکانی که نیاز به کنترل هوشمند جریان آب یا هوا بدون دخالت دستی وجود داشته باشد، قابل استفاده است. از جمله کاربردهای رایج آن میتوان به سیستمهای آبیاری قطرهای هوشمند، باغها، گلخانهها، کنترل ورودی و خروجی مخازن آب و پروژههای تأسیساتی اشاره کرد. این شیرها نقش مهمی در کاهش مصرف آب، افزایش بهرهوری و سهولت کنترل سیستمها ایفا میکنند.
نکات مهم هنگام سفارش شیر برقی آب یونیدو
برای انتخاب و سفارش شیر برقی مناسب، لازم است موارد زیر بهطور دقیق مشخص شوند:
-
نوع سیال
-
فشار کاری
-
دمای سیال
-
سایز مورد نیاز
-
نرمالی باز یا نرمالی بسته بودن
-
ولتاژ بوبین
-
شرایط خاص مانند ضدانفجار بودن یا مقاومت در برابر خوردگی
مشخصات
| مکانیزم عملکرد | دیافراگمی |
| فشار |
0.5…10bar |
| دما |
-5…+80°C |
| سایز |
1/2″-3/4″-1”-11/4˝-11/2˝-2˝-˝8/3 |
| جنس بدنه | برنج |
| جنس تیوب هسته | استیل |
| جنس هسته | استیل |
| جنس فنر | استیل |
| جنس پلاگ | NBR |
| جنس دیافراگم | NBR |
| حالت شیر | NC |
| ولتاژ بوبین | 220VAC,24VDC |
| اتصال | دنده |
| کاربرد | عمومی- آب |
| کشور سازنده | چين |
کشور سازنده شیر برقی آب و هوا یونیدو
شرکت یونیدو (Uni-D) یکی از تولیدکنندگان شناختهشده در زمینه انواع شیر برقی آب، هوا و بخار است. محصولات این برند از طریق نمایندگیهای فروش در سراسر جهان عرضه میشوند. شیر برقی آب و هوا یونیدو ساخت کشور چین بوده و با توجه به کیفیت ساخت مناسب و قیمت اقتصادی، در پروژههای مختلف مورد استفاده قرار میگیرد.
برای دیدن کاتالوگ, روی لینک زیر کلیک کنید
